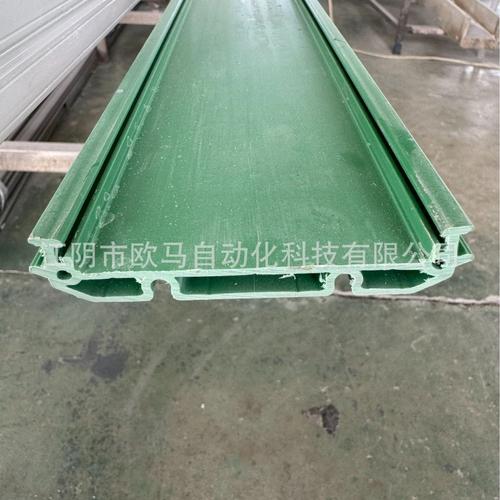

定制PVC线路板卡槽与塑料异型材 从设计到生产的专业指南

在现代电子、电气、自动化及建筑行业中，PVC（聚氯乙烯）异型材凭借其绝缘、耐腐蚀、易加工和成本可控等优势，成为线路板固定与保护的重要材料。其中，定制PVC线路板卡槽作为PVC异型材的一个典型应用，正被越来越广泛地用于配电箱、控制柜、电源模块、LED显示屏等设备中。

一、为什么选择PVC异型材？

PVC异型材是通过挤出工艺制成、截面非标准化的一类塑料型材。与金属卡槽相比，它具有以下特点：

1. 绝缘性能优异：体积电阻率高，能有效避免线路板短路风险。
2. 耐化学腐蚀：对酸、碱、盐及多数溶剂稳定，适合恶劣环境。
3. 轻量化与易安装：密度低，可通过卡扣、螺丝或胶粘方式固定。
4. 可定制性强：截面形状、颜色、硬度（软质/硬质/半硬质）均可按需调整。
5. 成本优势：模具费低于金属冲压模，小批量定制也更经济。

二、定制PVC线路板卡槽的关键参数

在定制前，需明确以下技术指标：

• 线路板厚度：常见为1.6mm、2.0mm、2.4mm。卡槽内宽应略大于板厚，通常单边预留0.2~0.5mm间隙。
• 插入方式：竖直插入、水平滑入或斜插，影响卡槽的开口形状与导向角度。
• 固定方式：卡槽底部是否带螺丝孔、背胶槽、卡扣脚或导轨安装边。
• 间距与数量：多个卡槽并排时的中心距（如5.08mm、7.62mm）及每排槽数。
• 材料性能：常用PVC硬度为邵氏A50~A95，阻燃等级可要求UL94 V-0。
• 颜色与外观：黑色、灰色、白色、透明等，表面可做哑光、光面或磨砂处理。

三、常见的PVC线路板卡槽截面形式

1. U型单槽：适用于单块线路板固定，结构简单。
2. 多槽并列型：一次挤出形成多个卡槽，提高安装效率。
3. 带盖板卡槽：卡槽顶部带可开合盖，防尘且防触碰。
4. 导轨式卡槽：底部设计成与DIN导轨配合的凹槽，可快速卡在导轨上。
5. L型与异型组合：用于边角固定或特殊角度插板。

四、定制流程与注意事项

1. 需求沟通与截面设计
提供线路板尺寸、安装空间、固定方式及使用环境。工程师会绘制截面草图并确认关键尺寸。

2. 模具开发
挤出模具通常采用优质合金钢，加工周期约7~15天。简单截面模具费较低，复杂中空或共挤模具费用较高。

3. 试样与验证
先挤出小样，检查尺寸公差（一般±0.1mm~±0.3mm）、表面质量及插拔手感。必要时调整配方或模具。

4. 批量生产与后加工
可进行定长切割、冲孔、铣槽、折弯（热弯）及印刷标识。

5. 质量控制
重点检查：截面一致性、卡槽内宽、直线度、阻燃性及颜色均匀度。

五、应用场景举例

• 配电箱内多块PCB板的隔离固定
• LED电源盒中线路板的插槽式安装
• 工控机箱内扩展卡的导槽
• 储物柜、展示架中PVC异型材的通用连接

六、

定制PVC线路板卡槽看似简单，实则涉及材料、模具、挤出工艺与装配精度的综合匹配。选择有经验的PVC异型材厂家，从截面设计阶段就介入，可以避免后期安装不畅、绝缘不达标或批量尺寸波动等问题。无论您是单板固定还是多板密集排列，合理的定制方案都能让线路板安装更安全、更高效、更美观。
